適用范圍：
●KZG系列儲液罐主要用于API 682 PLAN53C密封輔助系統中，作為隔離液的儲存容器，為雙端面密封提供密封液，保證密封正常使用。主要應用于攪拌反應釜設備；
使用參數：
●使用溫度 -55~200℃
●使用壓力 6.0MPa(max)
●使用容積 4L
●活塞面積比 1:1.1
安裝要求：
●立式安裝，液面位置高于設備回轉軸800~1000mm；
結構特點：
●符合JB/T7055-1993標準；
●采用MIG焊接工藝，X射線探傷，8.0 MPa水壓檢驗，質量可靠；
●活塞桿標尺直接顯示液位；
材料：
| 殼程材料 |
鉻鎳鋼/鉻鎳鉬鋼 |
|
管程材料 |
鉻鎳鋼/鉻鎳鉬鋼 |
|
密封圈材料 |
聚四氟乙烯/橡膠/石棉 |
KZG輔助系統配置
系統配置：
| 型號 |
罐體
KSG |
測量單元
KSI |
壓力源
管線
KSR |
手動
補液泵
KSB |
壓力
開關
KSY |
液位
開關
KSW |
控制
閥門組
KSF |
|
KZG5304/A |
KZG04 |
KSI |
● |
|
|
|
● |
|
KZG5304/B |
KZG04 |
KSI |
● |
● |
|
|
● |
|
KZG5304/C |
KZG04 |
KSI |
● |
● |
● |
|
● |
|
KZG5304/D |
KZG04 |
KSI |
● |
● |
|
● |
● |
|
KZG5304/E |
KZG04 |
KSI |
● |
● |
● |
● |
● |
●為標準配置；
可以根據用戶需要組合配置；

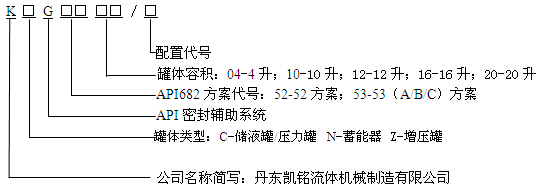

型號說明：
|
