使用參數：
●溫度：-75~200℃；
●壓力：≤4.0MPa；
●速度：<30m/s或不高于5000r/min；
●尺寸范圍：40~100mm
適用范圍：
●石油煉制、石油化工、礦山、制藥等各行業的轉動設備，特別適用于石油煉制及石油化工中的含有固體顆粒或易結晶介質，如污水、堿液、低溫原油等。
結構描述：
●單封 平衡型 多點螺旋式彈簧補償 彈簧外置 任意旋向
結構特點：
●法蘭式聯接：結構簡單，定位可靠，安裝精度高；
●平墊密封：密封可靠，適用范圍廣；
●多彈簧、靜止式設計：端面補償性能好，適用更高轉速及不同心度較高場合；
●模塊式設計：與KBS11B/KBS12B、KTS11B/KTS12B采用模塊化尺寸，保證安裝尺寸互換；
●整體靜環設計：消除因結構引起的端面變形，密封更可靠；
●浮裝式動環設計：更好地消除因鑲嵌引起的端面變形；
主要材料表：
| 名稱 |
材料 |
標準配置 |
腐蝕性配置 |
|
密封端面 |
靜環端面 |
硬質合金 |
○ |
○ |
|
碳化硅 |
● |
● |
|
動環端面 |
硬質合金 |
○ |
○ |
|
碳化硅 |
● |
● |
|
彈簧 |
0Cr18Ni9 |
● |
|
|
0Cr17Ni12Mo2 |
○ |
○ |
|
哈氏C |
|
● |
|
輔助密封 |
氟橡膠 |
● |
○ |
|
丁腈橡膠 |
○ |
○ |
|
乙丙橡膠 |
○ |
○ |
|
全氟醚橡膠 |
○ |
○ |
|
全包覆氟橡膠 |
○ |
● |
|
金屬件 |
環座 |
2Cr13 |
● |
|
|
0Cr18Ni9 |
○ |
|
|
0Cr17Ni12Mo2 |
○ |
○ |
|
哈氏C |
|
● |
|
其它 |
2Cr13 |
● |
|
|
0Cr18Ni9 |
● |
|
|
0Cr17Ni12Mo2 |
○ |
○ |
|
哈氏C |
|
● |
●為優先選用材料；
○為允許選用材料，根據實際情況確定；
可以提供其它材料，以適應特殊工況；

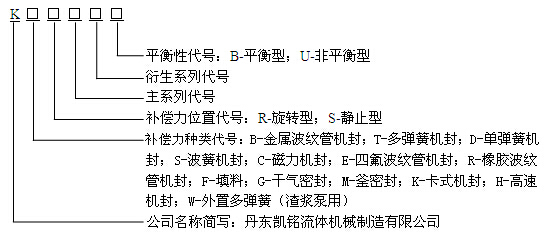

型號說明：
|
